Los vectores cerrados pueden combinarse de diversas maneras generando nuevos vectores cerrados. Los vectores originales se pierden, asi que es conveniente crear una copia si no deseamos perder los vectores originales. Accedemos a las combinaciones por el menú Modificar -> Combinar o bien en Ventana -> Barras de herramientas -> Operaciones Xtras.

UNION

La Unión de dos o más vectores cerrados genera un único vector que tendrá el contorno común de los vectores que se unen. En cuanto al trazado y el relleno del vector resultante será el que tiene el vector original que se encuentra más abajo en el apilamiento de los vectores originales. En el ejemplo siguiente, se unen tres vectores cerrado con propiedades de trazado y relleno distintos. El vector resultante hereda el trazado y relleno del círculo rojo que se encuentra en el fondo de la capa.

DIVIDIR

La opereacion Dividir dos o más vectores cerrados genera multiples vectores cerrados cuyos contornos quedan definidos por las areas de superposición de. Los atributos de trazo y relleno de vector superior se aplica a los vectores resultantes superpuestos. El vector de relleno verde se convierte en cuatro vectores correspondientes a las cuatro superposiciones puesto que se encuentra encima. El vector de relleno morado se convierte en dos vectores ya que esta encima del rojo. El vector de relleno rojo genera un solo vector.

INTERSECCION

Intersección crea un nuevo trazado con el área común de todos los vectores seleccionados. Este único vector tendrá el trazado y relleno del vector que se encuentre situado por debajo de los otros. Si los vectores seleccionados no tienen ningún área superpuesta, entoces se elimina la selección.

PERFORACION

El trazado superior elimina las zonas superpuestas de los trazados que se encuentran debajo. El trazado superior (el que perfora) se elimina. Los atributos de trazo y relleno de los vectores resultantes quedan igual que los originales.

RECORTE

El trazado superior elimina las zonas, que no están superpuestas, de los trazados que se encuentran debajo. El trazado superior (el que recorta) se elimina. Los atributos de trazo y relleno de los vectores resultantes quedan igual que los originales.

EJEMPLOS

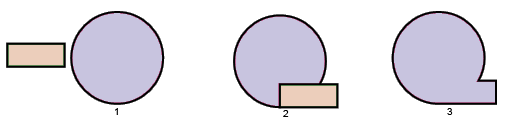

Dibujamos un cículo y un rectángulo. Situamos (arrastramos) el rectángulo encima del círculo en la posición indicada. Seleccionamos los dos vectores y realizamos la unión...

Unión de dos vectores cerrados.

En el siguiente ejemplo dibujamos un rectángulo y dos elipses como se ve en el paso 1. A continuación realizamos dos perforaciones con las elipses para obtener el vector del paso 2. En el paso 3, clonamos (copia idéntica en Edición -> Clonar) la selección y realizamos un giro de 90 grados. Finalmente unimos los dos vectores obtenidos en el paso 3.

Resultado.

En el siguiente ejemplo pretendemos dibujar un arco de medio punto. Comenzamos dibujando un rectágulo (1) en el que perforaremos un arco de medio punto. A continuación dibujamos otro rectángulo de menores dimensiones con el que vamos a generar el arco. Tambien dibujamos un círculo y lo situamos como se ve en la figura (2). A continuación unimos el rectángulo y el círculo (3). En el paso 4 situamos, el vector del paso 3, encima del primer rectágulo sobresaliendo ligeramente por la parte inferior (4). Finalmente perforamos y creamos un relleno de patrón que simule los ladrillos...

Resultado.

PROPUESTOS

Las siguientes figuras se han realizado con distintas combinaciones.

Combinaciones de vectores.
