Estrella de David
Estrella de David

Primera parte: dibujar la estrella

Lo primero es saber que para dibujar y ajustar vectores con exactitud disponemos de varias herramientas: Cuadrícula, Guias, Ajustar a punto y Ajustar a objetos. Por ejemplo, para dibujar una linea exactamente vertical no es necesario hacerlo a pulso, basta con activar una cuadrícula o una guia y dibujar. La cuadrícula está formada por puntos horizontales y verticales formando celdas. Las guias son lineas para ajustar objetos.

1.- Con la herramienta polígono, dibujamos un triángulo haciendo click en la interseccion de dos guias y arrastrando hacia arriba para que la base quede abajo.

2.- Con la herramienta polígono, dibujamos un segundo triángulo haciendo click en la interseccion de las dos guias y arrastrando hacia arriba para que la base quede abajo. Debemos rellenar ambos triángulos para verificar que creamos trazos cerrados.

Dos triángulos con la herramienta polígono...

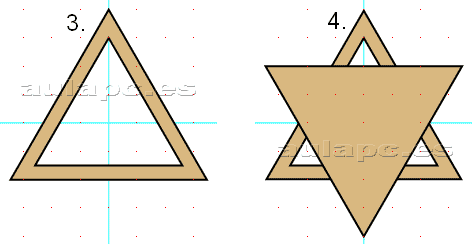

3.- Seleccionamos los dos triángulos y realizamos una perforación: Modificar->Combinar->Perforación (imagen 3).

4.- Repetimos los pasos anteriores para obtener el objeto del punto tres. Aunque este caso debemos arrastrar hacia abajo para que la base quede arriba. También podemos copiar o clonar el objeto del punto tres reflejarlo hacia abajo, aunque es menos exacto...

Se repite el proceso...

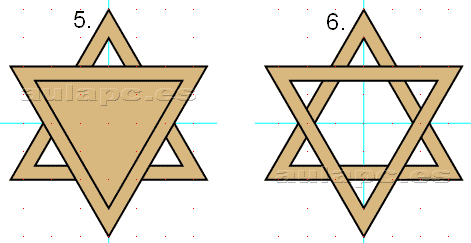

5. y 6.- Obtenemos la segunda forma...

Estrella completada...


Segunda parte: entrelazar los trazos

7.- Seleccionamos los dos trazados compuestos (los dos triángulos) y dividimos: Modificar->Combinar->Dividir. Obtendremos trazados compuestos, luego tendremos que dividir sucesivas veces hasta obtener sólo trazos cerrados simples. Concretamente obtendremos 18 trazados simples como se observa en la figura siguiente...

División de trazados compuestos y obtención de trazados simples


8. y 9.- Ahora vamos uniendo los trazados simples (marrón oscuro) para simular el entrelazado. Obtenemos el trazado compuesto de la derecha de la imagen 8 y 9.

Primer trazado final


Segundo trazado final.


Si todo ha ido bien, obtendremos el dibujo final...

Dibujo final.
